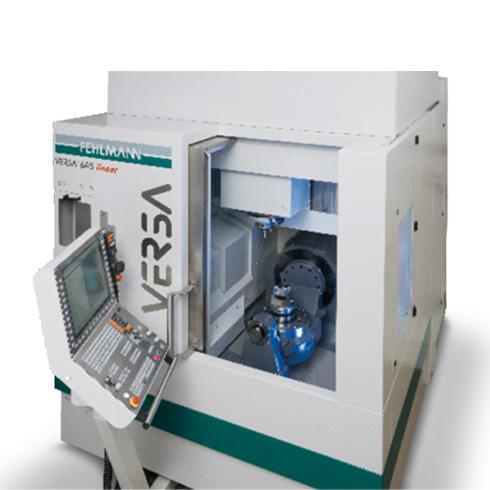

VERSA® 645 linear

高动态5轴加工

加工简单的或复杂的精密零件——无论是5面加工亦或是5轴联动加工,FEHLMANN VERSA 645 linear都能出色地掌控任何苛刻复杂的加工任务——精准、可靠。

全新VERSA® 645 linear适用于工件的高动态高精度五轴加工。得益于智能化的驱动设计理念,精度与动态加工之间的妥协已成为历史。直线驱动能在实现高加速度和高动态的同时,不牺牲高精度。

X/Y两轴用于加工,保证了主轴的高刚性和高精度,最终得到一个完美的表面光洁度。回转摆动工作台纵向安装,保证了摆动轴不为线性轴所影响(无运动耦合效应)。自冷却力矩电机和高精度角度测量系统,确保在多轴联动加工时,也能获得最高动态精度。
产品详情
  • 精度不妥协

    FEHLMANN VERSA 645 linear能稳定保持最高精度。各运动部件以及床身均采用恒温冷却,能持续保持机床热稳定。X轴与回转摆动工作台由整个床身支撑,确保最佳的稳定性。两端支撑的摆动轴也为FEHLMANN VERSA 645 linear的高刚性助力。


  • 机床特点与亮点

    •          加工区易接近,可清晰观察加工过程。机床前部可进行手动上料,滑动门延伸至机床顶部,打开后可通过吊机从机床顶部上料。

    •           标准配置链式刀库,容量为 50刀位,可升级至86刀位。可选配架式刀库,安装于机床左侧,至多可容纳225把刀,加装非常简单且不占用过多空间。

    • 得益于优质铸铁床身和三点支撑系统结构,机床具备高刚性、热稳定性以及最佳的抗震性。

    • 完美的动态精度得益于重量优化的优质铸铁运动部件。

    • 机床右侧为自动化系统预留空间,可随时加装标准的甚至是定制的机器人自动化方案。

    • 得益于对称设计理念,机床右侧为自动化系统预留空间,可与FEHLMANN VERSA 825机床组合成一套自动化系统(VERSA 825机床左侧为自动化系统预留空间)。

    • 机床正面的可操作性极好,所有操作元件配置均符合人体工程学原理。





  • 自动化,不设限

    得益于精心、紧凑的设计,FEHLMANN VERSA 645 linear可随时自动化。自动装料门安装于机床右侧,方便连接自动化系统。机床正面可操作性极好,加工区域易于接近。

    如今,“市场时效性”已成为产品制造商最重要的生存法则之一,新产品的研发和制造已被压缩到最短的周期,单班/两班工作制已经不能满足要求。得益于FEHLMANN MCMTM (铣削中心管理器)系统,可实现工件快速可靠地自动更换,提高工作效率。除了高质量工件,白班生产时工人必须能方便地接近加工区域,而无人或少数工人值守生产时,则需要系统能安全可靠运行。 FEHLMANN MCMTM系统建立在开放的工业标准之上,并能完全满足当今自动化加工的要求,其价值已为我们的用户一再证明。MCM系统由FEHLMANN公司自行开发,值得信赖并能获得可靠的技术支持。

    探索 FEHLMANN MCMTM系统!



    Fehlmann MCM铣削中心管理器

    MCM系统由FEHLMANN公司自行开发,用于控制机床和自动上下料系统。加工任务,零点设置等输入在简单明了的工作任务表单中,采用Windows界面。通过鼠标操作,工人可在系统运行期间更改加工任务或参数。

    系统具有较强的柔性,不只适合于大批量生产,也适合于小批量多品种生产。

    系统具备刀具破损监测功能、NC程序管理功能、系统日志管理功能、通过短信发送报警信息功能(选项)等等,满足无人值守生产。



    Fehlmann提供整套系统方案

    • 在FEHLMANN工厂完成系统的调试和加工测试。
    • 机床和MCM系统由FEHLMANN公司开发并生产,自动上下料装置采用标准货架产品。
    • FEHLMANN可提供成熟可靠的方案。
    • FEHLMANN MCMTM系统已经拥有广泛的用户,并得到他们真诚的建议和意见反馈。



  • 选项

    我们的机床|已具备高精度加工 |所必需的所有特性

    另有各种选项可用,如:

    • 高压冷却系统、主轴供给和切屑传送器
    • 各种刀具和零件测量系统(探测系统、激光……)
    • 微量润滑,用于HSC加工
    • 零位固定系统和自动化解决方案



  • 技术参数

    行程
    X mm 350
    Y mm 500
    Z mm 300
    A Degrees -120° - +120°
    C Degrees 0° - 360°
    加工区域
    max. workpiece 5-axis mm D 350 / H 250
    工作台至主轴端面距离 mm 100 - 400
    主轴
    主轴功率 (S6 40%ED) kW 12 / 17
    主轴转速 1/min 50 - 30'000
        50 - 42'000
    换刀装置 刀库容量 50/86 可升级至 225
    其它参数
    进给率 mm/min 1-50'000
    数控系统 海德汉 TNC 640
    外形尺寸(宽/深/高) m 1.99 / 2.46 / 2.9
    机床重量 kg 7'000

    如有技术更新,以最终确认为准。
