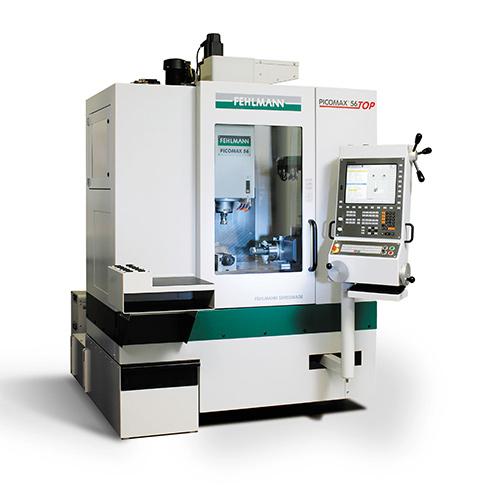

PICOMAX® 56L TOP

TOP---集手动操作和数控于一体|L型号更灵活,用途更广

让传统机床实现现代化

全新推出的PICOMAX 56 L TOP 机床配置了三轴数控系统和各轴全手动操作功能。得益于  FEHLMANN创新的操作理念,TOP机床集方便、高效和经济性于一身。

单件加工时,机床不需要编程即可完成铣、钻、攻丝等加工,可靠且高效。只需很短时间的培训,工人即可高效地操作机床进行生产,而无需具备数控编程知识。

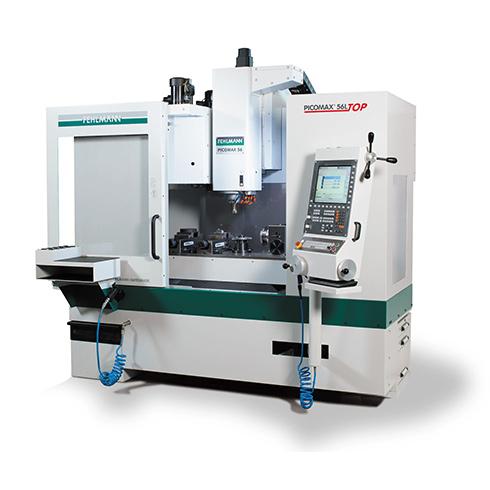

大的工作台面

与标准型号相比,L型号的X轴行程延长至800 mm,工作台面达1400×480 mm。超长工件能一次完成加工,无需重新定位。搭配分度单元,机床可实现4轴加工,扩展更多应用。因为分度单元和尾座之间的距离变长了,长型工件也能高效加工。

机床由瑞士原产,即使是最基本的配置,也具备了现代高效铣床的全部特点,如:配置海德汉全数字数控系统TNC 620,Fehlmann自行设计的水冷电主轴(转速  12'000 rpm), 刚性攻丝、3D铣削、镗削功能等。

机床可通过多种功能选项进行升级,如:FEHLMANN第四轴转台、自动换刀装置(20或30把刀)等等。

产品详情
  • 机床特性与亮点

    • 集数控和手动操作于一体,可高效灵活地完成单件、小批量生产。
    • FEHLMANN独创的TOP功能,使机床在实现三轴数控加工的同时,具备全手动加工能力。
    • 超长工件能一次完成加工,无需重新定位。
    • 工作台上一次可安装多个夹具。
    • 超长工件的四轴加工。
    • 海德汉TNC620数控系统具备图形辅助对话编程和各种标准循环,能方便地加工各种复杂零件。
    • 结构紧凑、节省空间,具有良好的人机工程性。
  • 详细信息

    手动操作

    • 手动操作完成简单的加工任务。
    • 工人不需要数控编程知识,经过培训即可操作机床。

    TOP功能|用于手动操作

      • 使用TOP功能可方便灵活地完成铣、钻、攻丝等加工。
      • 独创的TOP功能使全数控机床具备了手动加工能力。

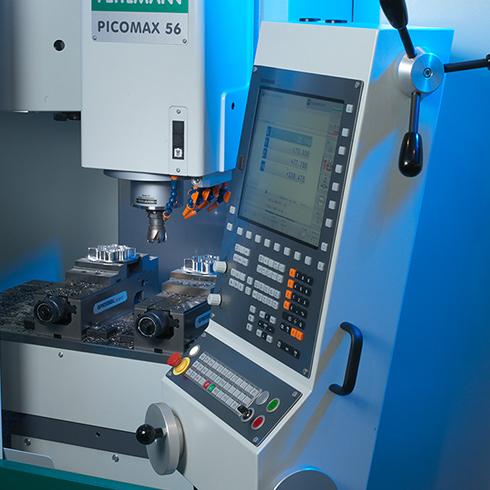

    数控操作

    • 机床配置了海德汉TNC 620数控系统。
    • 海德汉TNC 620数控系统具备图形辅助对话编程和各种标准循环,能方便完成复杂零件的加工编程。

    换刀装置

    • 机床配有刀架,可实现快速手动换刀。
    • 机床可选配自动换刀臂,刀库容量:20或30把。

    灵活,易操作

    • 机床具有优秀的人机工程性。
    • 大的工作台面具备一次安装多个夹具的能力,节省准备时间。
    • 工作台面的高度保证工人操作的舒适性。
    • 能非常方便地接近加工区域。

    加工能力

    • 机床配备水冷电主轴,转速12'000 rpm。
    • 机床扭矩60Nm。
    • 钻孔能力达到Ø 40mm(钢件)。

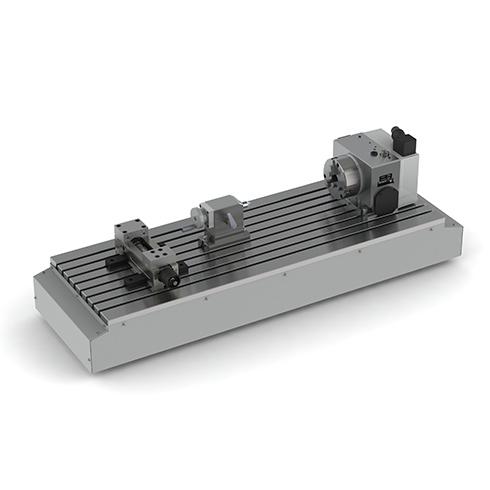

    扩展第四轴

    • 可选配第四轴数控转台。
    • 工作台面大,即使配尾座也不会减少加工行程。

    高精度,高品质

    • 各轴全闭环控制。
    • 一流的质量控制手段。
    • 瑞士本土生产,保证瑞士制造品质。
  • 应用

    单件至小批量加工

    • 精密部件制造
    • 原型制造
    • 工装夹具制造
    • 实验室
    • 培训
    • 适用于以下领域的单件和小批量生产:工模具制造、测试和原型制造、实验室以及实习车间(CNC入门)。

      机床只需很短的编程和设置时间,即可完成铣、钻、镗、螺纹等加工。

  • 技术参数




    行程
    X mm 800
    Y mm 400
    Z mm 400
    加工区域
    工作台(长 x 宽) mm 1400 x 480
    主轴端面至工作台面距离 mm 120 - 520
    主轴
    主轴功率(S6,40%ED) kW 9.5
    转速范围 rpm 50 - 12'000
    换刀装置(选项)
    刀库容量   20 或 30
    其它参数
    数控系统 海德汉 TNC 620
    外形尺寸(宽/深/高) m 2.5/ 1.9/ 2.5
    机床重量(不含换刀装置) kg 3750
    机床重量(含换刀装置,容量20把) kg 4000

    如有技术更新,以最终确认为准。
