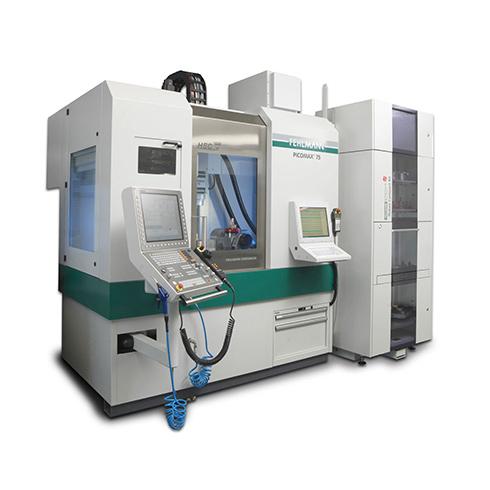

PICOMAX® 75

3轴至5轴精密加工的强大解决方案

多功能、高产、紧凑

 PICOMAX 75的高精度,高刚性和高能效令人钦佩。

加工过程中可从机床正面装载刀具、结构紧凑、节省空间、以及Fehlmann卓越的人机工程学设计,以上仅仅是这款机床众多特点中的一小部分。

机床结构、Z轴行程、几何精度和控制系统为配置FEHLMANN分度和旋转单元进行5轴加工 设计。5轴 完全集成在机床的数控系统中。这种组合能确保3轴、4轴和5轴加工时最大限度接近机床和高精度。
PICOMAX 75也可用作3轴机床,第4和第5轴可随时按需安装。
选配自动上下料装置后,操作员仍可从正面操作机床。
全新刚性优化的机床结构、大规格线性导轨,以及各轴标配精密光栅尺直接测量(含净化压缩空气)均保证了机床具备“坐标镗床”级的质量。全数字驱动技术为最高动态和生产率服务。机床结构零件的安装面经手工刮研,因此能确保最佳的几何精度。

产品详情
  • 技术亮点

    • 紧凑精心的设计,实现了5轴、4轴以及3轴铣削的易接近性和最佳操作工效学,以保证最高精度。

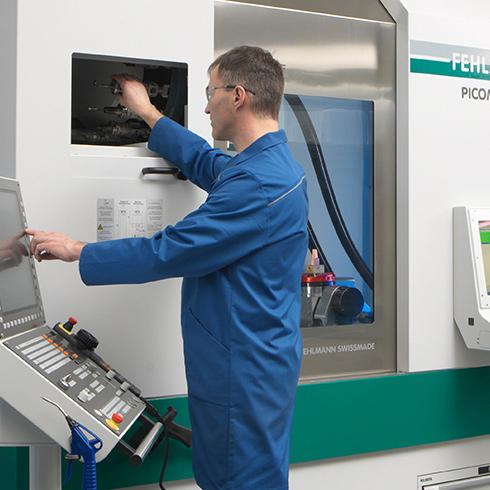

    • 自动换刀装置,50刀位(可选80刀位),加工过程中可从操作员侧加载。
    • 能源优化设计和动力设备,为节约能源和操作成本。
    • 动力设备空闲时能自动关闭。
    • 最新的全数字通用型数控系统Heidenhain TNC 640
    • 高刚性、垂直立柱、滚珠丝杆式轴驱动和数字三相驱动(含交流电机)。
    • 标配高精度光栅尺,含净化压缩空气,用于直接位置测量。
    • Fehlmann强效型高扭矩电主轴
      主轴最高转速:14,000 / 20,000 / 30,000 rpm
    • 行程:X 600 mm, Y 400 mm, Z 610 mm
    • 各轴最大进给率(含插补)30,000 mm/min
    • 机床可随时自动化,且不妨碍操作员接近机床
    • Fehlmann瑞士专业制造——全方位服务!

  • 详细信息

    结构/驱动

    • 刚性垂直立柱设计,横向滑动
    • 大规格导轨
    • 数字驱动技术,为HSC高动态服务

    高精度/高品质

    • 各轴全闭环控制
    • 手工刮研机床几何结构
    • 在FEHLMANN瑞士本地开发、生产、装配
    • 现代化工具为高品质提供保障
    • 高的热稳定性,自冷却电主轴

    完美的易接近性

    • 站在操作员的位置,机床所有重要的区域尽在掌控之中
    • 加工过程中可安装工件
    • 可一直清晰地观察工件和主轴
    • 打开安全门后,可从顶部吊装起重机

    灵活

    • 20,000 rpm通用电主轴(可选30,000 rpm)同时满足传统粗加工和HSC高速加工的要求
    • 大的固定面能减少安装次数
    • 工作台至主轴端面距离700mm
    • 海德汉控制单元具备必要的HSC特性,并且完全适合车间编程
  • 五轴联动加工

    专为5轴加工而设计

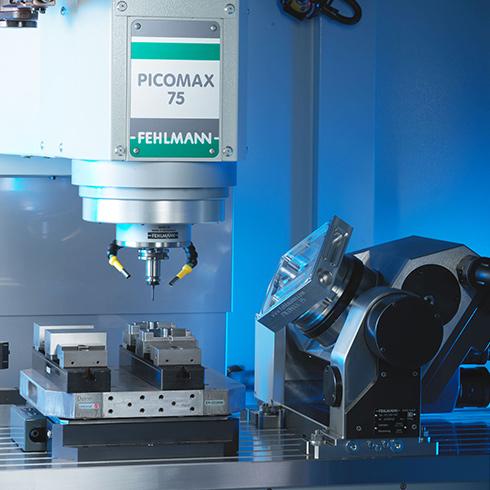

    • ATS(自动分度/旋转单元)由Fehlmann自主开发并制造。配备直接测量系统,以实现最高精度。
    • 气动液压夹紧,以获得高的加工稳定性。
    • 第4轴第5轴转台联动加工。
    • 可随时加装第4或第5轴。
    • 即使加工小型零件,也能最大限度贴近工件。
    • 分度和旋转单元旁边为以后的卡盘选项预留足够空间
  • 自动上下料

    当今“市场时效性”已成为产品制造商最重要的生存法则之一,新产品的研发和制造已被压缩到最短的周期,单班/两班工作制已经不能满足要求。得益于FEHLMANN MCMTM (Milling Center Manager)系统的功能,可实现工件快速可靠的自动更换,提高工作效率。另一方面,对高质量要求的工件,白班生产时需要工人能方便的接近加工区域,而无人或极少人员职守生产时,则需要系统能安全可靠运行。 FEHLMANN MCMTM 建立在开放的工业标准之上,并能完全满足当今自动化加工的要求----其价值已为我们的用户一再证明。MCM 由FEHLMANN公司自行开发,值得信赖并获得可靠的技术支持。

    探索 FEHLMANN MCMTM系统!

    FEHLMANN MCM

    MCM是由FEHLMANN 公司自行开发,用于控制机床、自动上下料系统、加工任务、零点设置等,采用Windows界面,只需设置简单明了的工作任务表单即可。通过鼠标操作,工人可在系统运行期间更改加工任务或参数。

    系统具有较强的柔性,不只适合于大批量生产,也适合于小批量多品种生产。系统具备刀具破损监测功能、NC程序管理功能、系统日志管理功能、通过短信发送报警信息功能(选项),满足无人职守生产。

    FEHLMANN 提供整套系统方案

    • 在FEHLMANN 工厂完成系统的调试和加工测试。
    • 机床和MCM 系统由FEHLMANN 公司提供,自动上下料装置采用标准货架产品。
    • FEHLMANN可提供成熟可靠的方案。
    • FEHLMANN MCM系统已拥有广泛的用户,并得到他们真诚的建议和意见反馈。

  • 选项

    为现代加工订制的|所有选项均可使用

    • 高压冷却系统、主轴供给和碎屑传送器。
    • 各种刀具和零件测量系统(探测系统、激光……)
    • 油雾冷却系统,用于HSC高速加工
    • 石墨套件

    石墨机

    FEHLMANN为石墨、陶瓷和硬质材料的常规加工提供专用的石墨机型。石墨机型的导轨和主轴经特殊刮研,电柜配音封闭式冷却系统。

    *部分型号的导轨需密封。


  • 应用

    高精度工件加工

    • 各种材料的精密零件
    • 小型立方体5轴加工,用于模具制造
    • 硬质模具嵌件的HSC高速加工

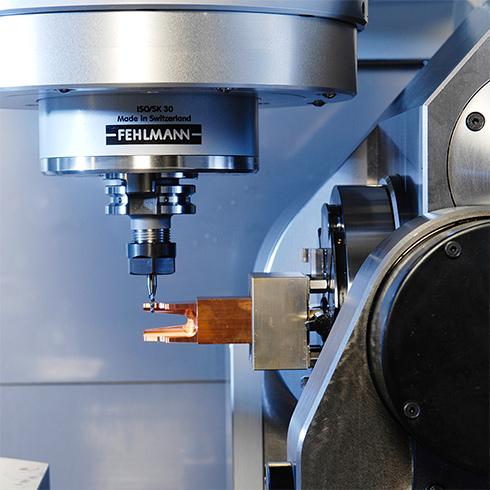

    • 铜和石墨的3D和5轴电极
    • 工具钢模板

  • 技术参数

    行程
    X mm 600
    Y mm 400
    Z mm 610
    B degree -10° to 120°
    C degree 0° to 360°
    加工区域
    工作台(长 x 宽) mm 1160 x 475
    主轴端面至工作台面距离 mm 125 - 735
    主轴
    主轴功率(S6 40%ED) kW 11/11/15/18
    转速范围 1/min 50 - 14'000
        50 - 20'000
        50 - 30'000
        50 - 36'000
    换刀装置 刀库容量 50/80
    其它参数
    进给率 mm/min 1-30'000
    数控系统 海德汉 TNC 640
    外形尺寸(宽/深/高) m 2.3 /2.1/3.2
    机床重量 kg 5300

    如有技术更新,以最终确认为准。
