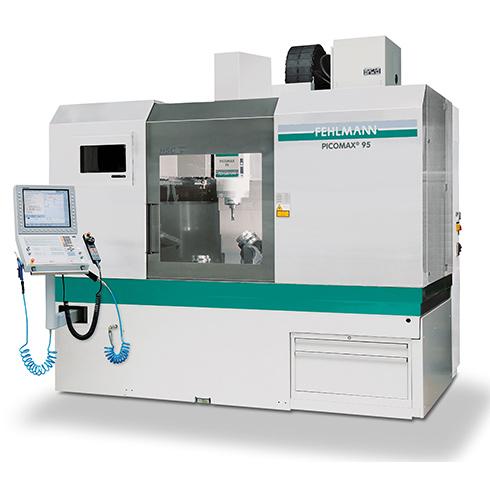

PICOMAX® 95

涉足大尺寸领域

完美地适用于精密零部件制造、硬质材料加工,以及淬硬工具钢铣削。



得益于优化的机床结构和结合了刚性、转速——扭矩和驱动的HSK-A63电主轴,该机床能处理各种加工任务。

5轴联动加工而不丧失3轴机床的稳定性和精度,PICOMAX®95能做到!可随时在宽大的工作台上安装第4或第5轴(完全集成在机床的数控系统中)。人 机工程学设计使得并且时刻保证用户能轻松获取机床所有的特性。PICOMAX®95的换刀装置紧凑而不失宽敞,刀库容量可达48甚至80刀位。
随时加装可自由配置的自动化系统。安装于机床侧面,不影响接近机床的加工区域。

产品详情
  • 技术特性与亮点

    • 行程:X 800mm,Y 500mm,Z 610mm
    • 宽大的工作台(长 x 宽:1600 x 550 mm)
    • Fehlmann HSK-A63电主轴,含主轴自冷却
    • 以实践为导向,易接近
    • 数字驱动技术
    • 通用、多功能的Heidenhain数控系统
    • 完美的表面质量和高精度
    • 宽敞的换刀装置,配链式刀库,刀库容量:46、72或100刀位
    • 可随时加装第4或第5轴,完全集成在机床的数控系统中
  • 详细信息

    厚重的机座,|高刚性

    • 刚性机座、垂直立柱和机头由厚重的隔振铸铁组成。
    • 导轨、数字驱动和电机已强化,且已调整以适应需要。

    人性化 & 模块化

    • 大门同时从正面和顶部打开,进入加工区域。
    • 工作台的高度为人性化设计和FEHLMANN众多标准,机床操作非常轻松。
    • 可随时加装自动化系统,从侧面安装。

    通用

    • 通用电主轴适合传统粗加工和HSC加工。
    • 大的固定面减少了安装次数。
    • 工作台——主轴鼻端间距770mm。

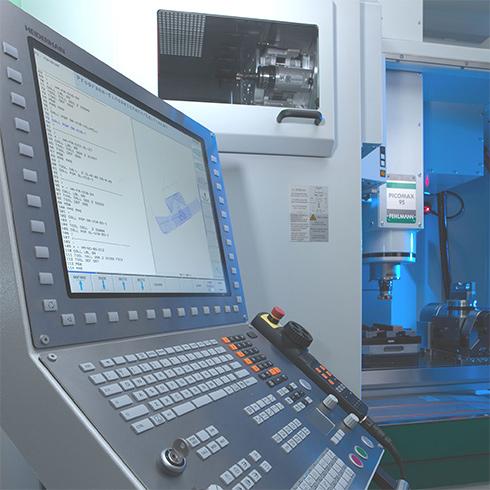

    • 海德汉控制单元能处理必要的HSC特性,并且完全适合车间编程。
  • 五轴联动加工

    灵活配置四轴/五轴联动系统

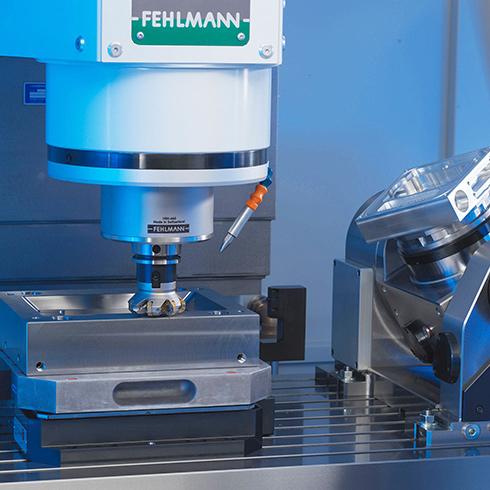

    • PICOMAX 95可配备ATS 160或ATS 200(自动分度/旋转单元),中心高度为160mm或200mm。
    • 配备气动液压装置获得高稳定性。
    • 直接测量系统保证最高精度。
    • 第四轴第五轴转台联动加工。
    • 兼容多款装夹系统(Erowa、3R、Mecatool等);PICOMAX 60/95均可通过配备第四轴或第五轴进行升级。
    • 分度和旋转单元旁边为虎钳和以后的卡盘选项预留足够空间。

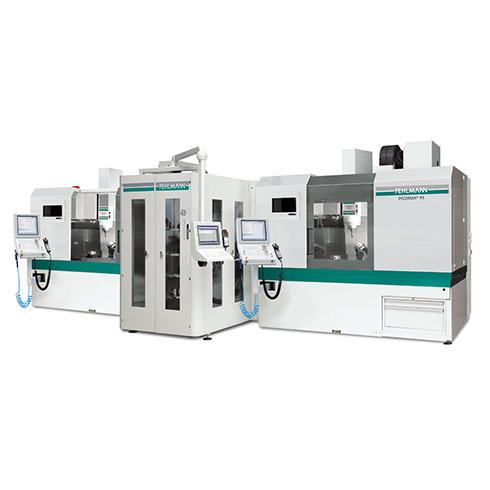

  • 自动上下料

    如今,“市场时效性”已成为产品制造商最重要的生存法则之一,新产品的研发和制造已被压缩到最短的周期,单班/两班工作制已经不能满足要求。得益于FEHLMANN MCMTM (铣削中心管理器)系统,可实现工件快速可靠地自动更换,提高工作效率。除了高质量工件,白班生产时工人必须能方便地接近加工区域,而无人或少数工人值守生产时,则需要系统能安全可靠运行。 FEHLMANN MCMTM系统建立在开放的工业标准之上,并能完全满足当今自动化加工的要求,其价值已为我们的用户一再证明。MCM系统由FEHLMANN公司自行开发,值得信赖并能获得可靠的技术支持。

    探索 FEHLMANN MCMTM系统!

    Fehlmann MCM铣削中心管理器

    MCM系统由FEHLMANN公司自行开发,用于控制机床和自动上下料系统。加工任务,零点设置等输入在简单明了的工作任务表单中,采用Windows界面。通过鼠标操作,工人可在系统运行期间更改加工任务或参数。

    系统具有较强的柔性,不只适合于大批量生产,也适合于小批量多品种生产。

    系统具备刀具破损监测功能、NC程序管理功能、系统日志管理功能、通过短信发送报警信息功能(选项)等等,满足无人值守生产。


    Fehlmann提供整套系统方案

    • 在FEHLMANN工厂完成系统的调试和加工测试。
    • 机床和MCM系统由FEHLMANN公司开发并生产,自动上下料装置采用标准货架产品。
    • FEHLMANN可提供成熟可靠的方案。
    • FEHLMANN MCMTM系统已经拥有广泛的用户,并得到他们真诚的建议和意见反馈。

  • 选项

    为现代加工定制的|机床选项:

    • 高压冷却系统、主轴供给和碎屑传送器
    • 多种刀具和工件测量系统(如测头、激光测量等)
    • 用于高速加工的油雾冷却系统

  • 应用

    高精度工件加工

    • 各种材料的精密零件
    • 小型立方体零件的5轴加工、模具制造
    • 硬质模具镶件的HSC高速加工
    • 800 x 500mm的工具钢模板
  • 技术参数

    行程
    X mm 800
    Y mm 500
    Z mm 610
    B degree -10° to 120°
    C degree 0° to 360°
    加工区域
    工作台(长 x 宽) mm 1600 x 550
    工作台至主轴端面距离 mm 160 - 770
    主轴
    输出S6(40%ED) kW 24/24/25.5
    转速范围 1/min 50 - 14'000
        50 - 18'000
        50 - 24'000
    换刀装置 刀位 48/80
    其它数据
    进给率 mm/min 1-30'000
    控制系统 海德汉 TNC 640
    外形尺寸 (宽/深/高) m 3 / 2.2 / 3.1
    机床重量 kg 8600

    如有技术更新,以最终确认为准。
